도시가스 정압기는 어떤 원리로 압력을 감압할까?

도시가스 정압기는 어떤 원리로 감압되는지에 대해서 알아보도록 하겠습니다. 정압기 시설물은 도시가스 공급의 핵심이라고 할 수 있습니다. 3가지 타입이 있어 알아보도록 하겠습니다.





도시가스 정압기 공급 원리

AFV

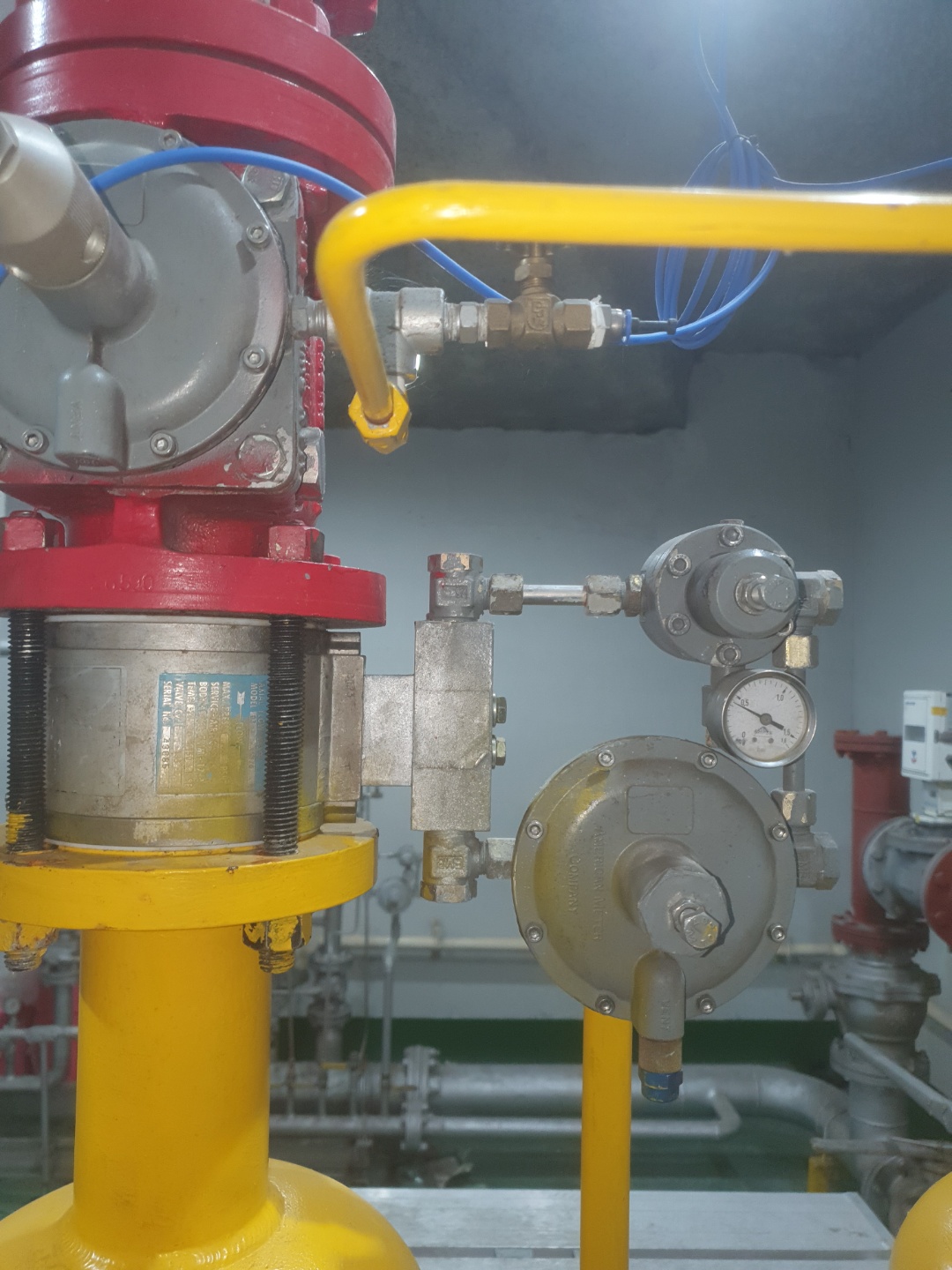

위 사진은 도시가스 정압기 AFV Type입니다. 빨간색이 중압 노란색이 저압인데 왜 색깔을 구분했을까요

그 이유는 중압은 압력이 높기 때문에 수요가로 공급 시 배관의 파손, 가스 누출 등 심각한 피해를 우려합니다. 그렇기 때문에 감압을 하여 0.1 mpa 미만으로 공급하게 됩니다. 파란색 선이 달린 회색 설비는 SSV(긴급 차단장치)입니다. 압력이 상승했을 때 자동으로 차단하게 되는 장치이고 볼트 2개로 묶여있는 회색 설비는 AFV입니다. 그리고 오른쪽 동그라미 설비 2개는 1차 Filot, 2차 Filot입니다. 1차, 2차에서 압력을 감압하여 저압으로 공급하게 되는 원리입니다. 그렇다면 어떻게 감압이 될까요? 수요가에서 가스를 사용하게 되면 AFV 안쪽에 고무가 있습니다. 사용을 안 할 때는 고무가 팽창하여 가스를 사용하지 않지만 가스를 사용하게 되면 고무가 조금 느슨해져 가스 공급이 이뤄지는 원리입니다.

도시가스 정압기 3가지 타입의 특성



매몰형 정압기

• 도시가스 지역 정압기에 적합하다.
• 대용량 전용 정압기로 사용할 수 있다.
• 소음이 거의 없고 친환경적이다.
• 투명 커버 사용으로 작동상태 점검이 용이하다.
• 입, 출구 연결부위가 용접형으로 누설 걱정이 없다.
• 기존 AFV와 용량이 동일하다.
• 기존 AFV와 동일 기종으로 별도의 숙련이 필요 없다.
• 기존 정압기와 동일 부품 사용으로 별도의 예비품이 필요 없다.
• 분해점검 시 정압기가 소형 경량으로 약 조건하에서 신속히 교체 가능하다.

지상용 정압기

• 도시가스 지역 정압기에 적합하다.
• 대용량 전용 정압기로 사용할 수 있다.
• 정압기 헤더 부분이 지하에 매설되므로 소음 걱정이 없다.
• 정압기 높이가 대폭 낮아져 미관상의 거부감이 없고 관리가 편하다.
• 분해 점검 시 소형 경량으로 부품 신속히 교체 가능하다.

AFV 정압기

• 소음이 적다.
• 설치면적이 적다.
• 분해점검이 간단하고 유지관리가 용이하다.
• 필요에 따라 BY-PASS Line을 설치할 수 있다.
• 분해점검이 편리한 퀵 오픈 필터 사용하였다.
• 도시가스 지구, 지역용, 대단지 아파트에 설치가 적합하다.

정압기 분해점검 주기

KGS CODE FU551 3.3.4에는 다음과 같이 규정하였습니다.

가스 사용시설에 설치된 압력조정기는 매 1년에 1회 이상(필터 또는 스트레이너의 청소는 설치 후 3년까지는 1회 이상, 그 이후에는 4년에 1회 이상) 다음 사항에 대하여 안전점검을 실시한다.라고 규정하고 있습니다.

• 압력조정기의 정상 작동 유, 무
• 필터 또는 스트레이너의 청소 및 손상 유, 무
• 압력조정기의 몸체 및 연결부의 가스누출 유, 무
• 격납 상자 내부에 설치된 압력조정기는 격납 상자의 견고한 고정여부
• 건축물 내부에 설치된 압력조정기의 경우는 가스 방출구의 실외 안전장소로 설치 여부
